Programma per l'elaborazione e l'interpretazione dei risultati delle PROVE PENETROMETRICHE DINAMICHE per penetrometri modello DPM (DYNAMIC PROBING MEDIUM - massa battente da 20,0 e 30,0 kg).



Contenuto

bulletPrincipali caratteristiche
bulletCome funziona
bullet Richiedi la versione dimostrativa del programma
bulletCompila il modulo per la richiesta on-line



Principali caratteristiche

bullet

Sistema operativo Microsoft Windows 9x / ME / XP / 2000 / VISTA / 7

bullet

Normalizzazione dei risultati della prova in funzione del rendimento del penetrometro e della pressione litostatica efficace


bullet

Massima profondità di prova: 16 metri

bullet

Numero massimo di colpi per tratto di infissione: 100

bullet

Numero massimo di strati su cui effettuare l'elaborazione statistica e l'interpretazione geotecnica: 15


bullet

Possibilità di impostare strato per strato il valore del fattore per la correlazione con la prova S.P.T: non un solo valore valido per l'intero spessore, ma valori diversi in funzione del Numero Colpi medio dello strato


bullet

Per ciascuno strato distinto è disponibile una vasta scelta di metodi per il calcolo dei parametri geotecnici

bullet

Stampa di un rapporto professionale su più pagine in formato A4, contenente: pagina iniziale con le caratteristiche tecniche del penetrometro impiegato, tabella con i risultati della prova (valori Ndp, Rpd e n° aste), grafico a colori Ndp – prof., grafico a colori Rpd – prof., grafico a colori Capacità Portante – prof., pagina dell’elaborazione statistica dei risultati e dei parametri geotecnici degli strati individuati (distinti tra terreni coesivi e granulari).

Torna all'inizio

Come funziona

DYNAMICA è stato concepito per operare in ambiente Microsoft Windows. Tale prerogativa rende il programma al tempo stesso potente ed esente da qualsiasi procedura di configurazione delle periferiche hardware (monitor, stampante, mouse, ecc.).

I dati immessi possono essere utilizzati per la creazione di files di archivio in una qualsiasi directory su hard disk o su dischetto.

L’utilizzo è semplicissimo, grazie all’interfaccia grafica, alla barra dei menu e alle icone. Tutte le operazioni possono essere compiute sia con il mouse che con la tastiera.

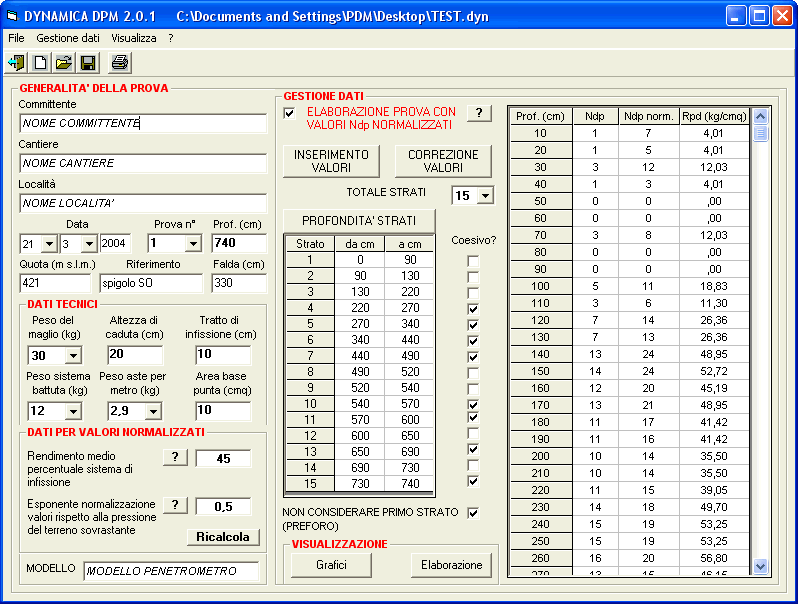

Dalla finestra principale (figura 1) si accede a tutte le funzioni del programma: immissione delle generalità della prova, dati tecnici del penetrometro impiegato, inserimento e correzione dei valori di Numero Colpi con calcolo automatico di Rpd (da Formula Olandese), suddivisione in strati con caratteristiche omogenee, visualizzazione dei grafici Numero Colpi - Profondità, Rpd - Profondità e Capacità Portante Ammissibile - Profondità, elaborazione statistica e geotecnica degli intervalli impostati.

FIGURA 1

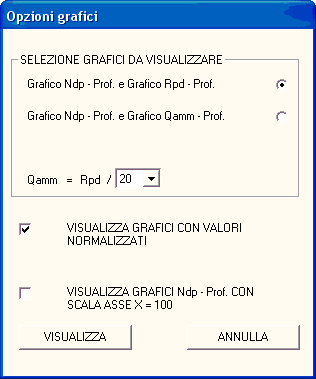

Per la visualizzazione dei grafici sul monitor è possibile scegliere se impostare il valore massimo di Numero Colpi a 50 o a 100, in modo da agevolare la leggibilità dei risultati e la suddivisione stratigrafica. E' inoltre possibile scegliere quale grafico visualizzare in abbinamento al grafico Numero Colpi - Profondità (figura 2).

FIGURA 2

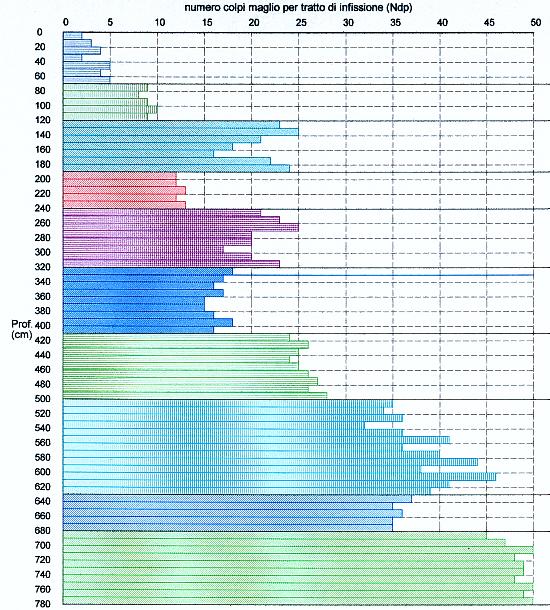

La figura 3 mostra un esempio di stampa a colori del grafico Ndp - Profondità; ogni strato è contraddistinto da un colore e da una retinatura diversi.

FIGURA 3

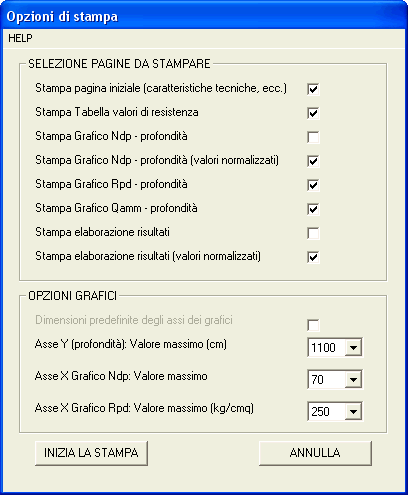

Prima di effettuare la stampa è possibile scegliere quali pagine effettivamente stampare delle 6 previste dal programma ed è possibile operare una completa personalizzazione della scala degli assi dei grafici, in modo da ottenere sempre la migliore rappresentazione per qualsiasi risultato di prova (figura 4).

FIGURA 4

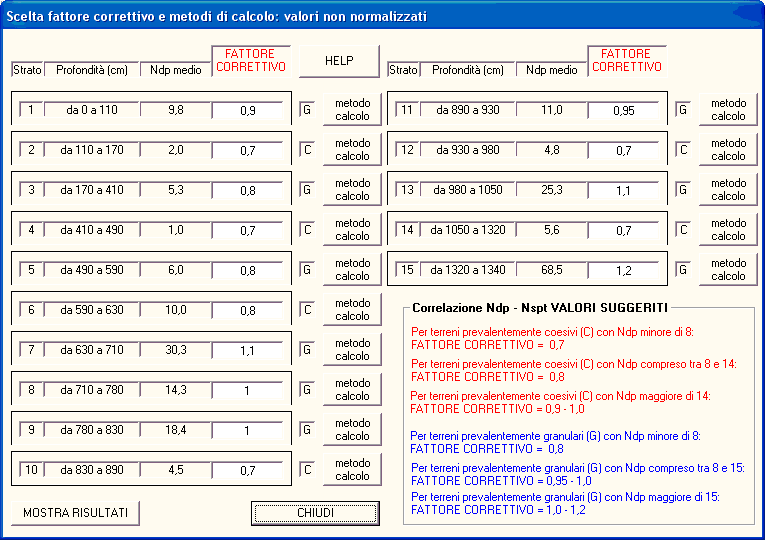

L'elaborazione statistica dei risultati e l'interpretazione geotecnica sono effettuate dal programma su ciascuno degli strati individuati dall'utente, dopo aver impostato per ciascuno strato il fattore correttivo di correlazione Ndp - Nspt; è proposta una tabella che suggerisce il fattore correttivo più adatto caso per caso, sulla scorta di determinazioni sperimentali (figura 5).

FIGURA 5

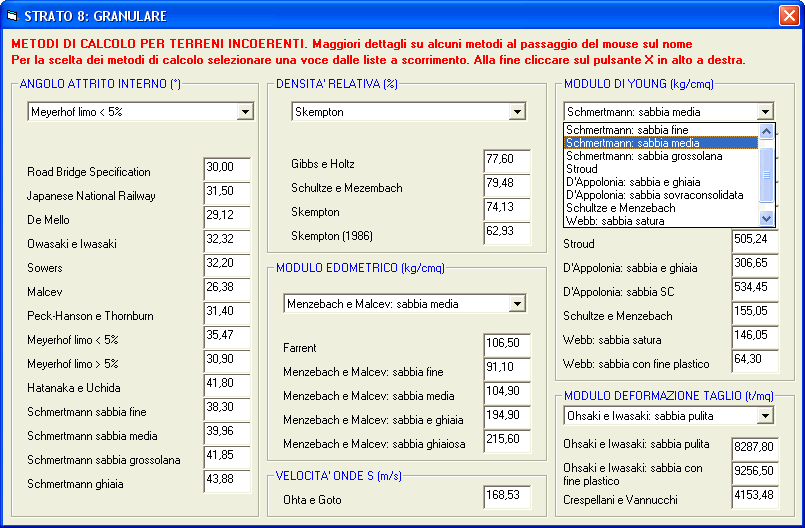

Per ogni strato distinto è possibile scegliere (cliccando su "metodo calcolo" in figura 5) i metodi di calcolo dei parametri geotecnici tra quelli proposti da numerosi Autori, in modo da ottenere risultati più attendibili. In figura 6 è mostrata la finestra per la scelta dei metodi di calcolo da utilizzare per uno strato identificato come granulare.

FIGURA 6

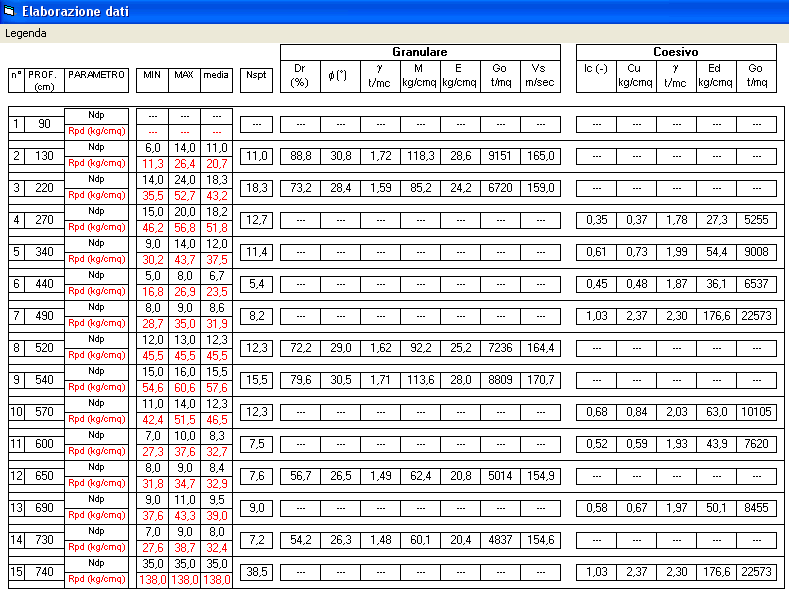

Cliccando su "MOSTRA RISULTATI" in figura 5 si ottiene una schermata del tipo di quella mostrata in figura 7, che sintetizza i parametri ottenuti dall'elaborazione della prova.

FIGURA 7
