FonDir 2000 ver. 1.0.8

Programma per Il calcolo della capacità portante del complesso terreno / fondazione superficiale con i metodi di Terzaghi, Meyerhof, Brinch Hansen e Vesic. Per terreni multistrato; considera l’eventuale presenza della falda acquifera, l’eccentricità e l'inclinazione dei carichi, l’inclinazione del pendio e della base della fondazione, ecc.

Consente di impostare un intervallo di valori per la larghezza e la profondità della fondazione, in modo da ottenere più determinazioni contemporaneamente. Questa funzione è particolarmente utile se non si conosce l'esatta geometria della fondazione o se si vogliono valutare le variazioni di portanza al variare delle dimensioni della struttura e delle caratteristiche stratimetriche e geotecniche dello spessore significativo di terreno al di sotto del piano di posa.

Tali variazioni risultano immediatamente apprezzabili grazie a grafici che evidenziano l'andamento della capacità portante al variare della larghezza della fondazione e della profondità del piano di posa.

Contenuto

Principali caratteristiche

Torna all'inizio

Come funziona

FONDIR 2000 Pro è stato concepito per operare in ambiente Microsoft Windows. Tale prerogativa rende il programma al tempo stesso potente ed esente da qualsiasi procedura di configurazione delle periferiche hardware (monitor, stampante, mouse, ecc.).

I dati immessi possono essere utilizzati per la creazione di files (con estensione automatica ".QAM", salvo diversa indicazione) in una qualsiasi directory su hard disk o su dischetto.

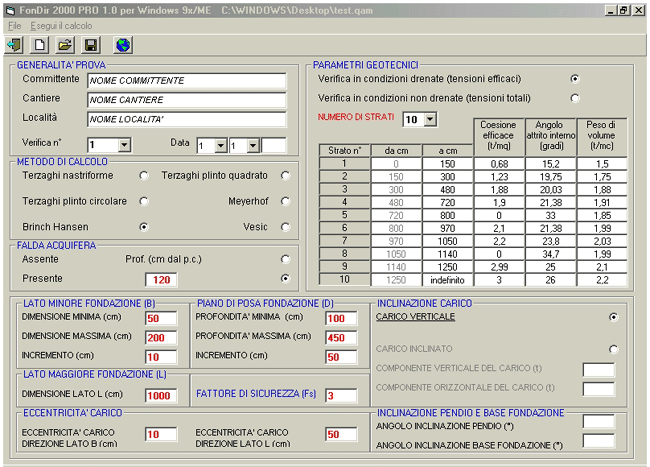

L’utilizzo è semplicissimo, grazie all’interfaccia grafica, alla barra dei menu e alle icone . Tutte le operazioni possono essere compiute sia con il mouse che con la tastiera. Dalla schermata iniziale (figura sottostante) è possibile immettere tutti i dati necessari per il calcolo, in modo semplice e intuitivo.

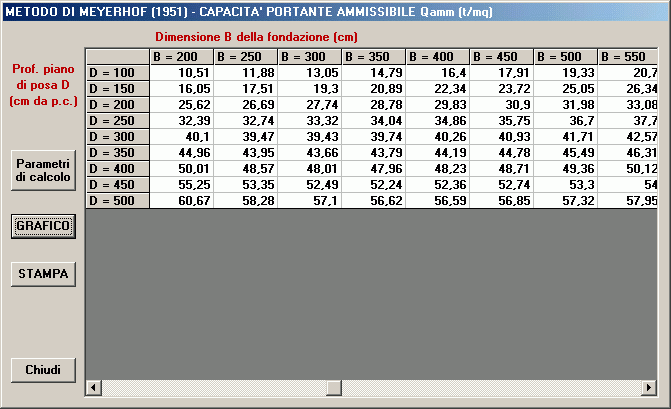

Dal menu "Esegui il calcolo" si accede alla finestra sottostante, che mostra i valori di capacità portante e consente di accedere alle funzioni "STAMPA" e "GRAFICO".

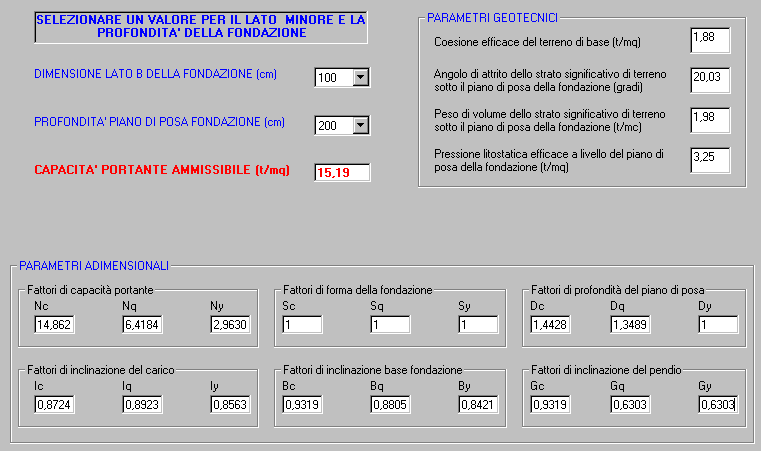

Cliccando su PARAMETRI DI CALCOLO si accede ad una finestra dalla quale è possibile visualizzare i parametri geotecnici e i coefficienti adimensionali di calcolo, automaticamente determinati dal programma in base alla media pesata delle caratteristiche geotecniche degli strati di terreno contenuti entro lo spessore significativo di influenza della fondazione.

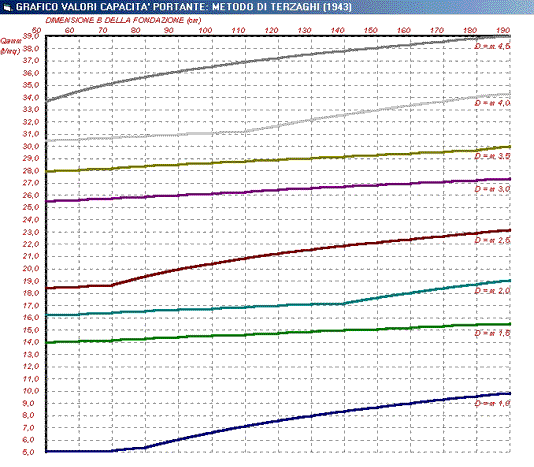

Cliccando su GRAFICO si ottiene una rappresentazione grafica dei risultati ottenuti. La figura seguente mostra la variazione dei valori di capacità portante ammissibile all'aumentare della larghezza B e della profondità D della fondazione; ogni linea si riferisce ad un determinato valore di D.

Cliccando su STAMPA si ottiene, su un’unica pagina in formato A4, la stampa di un completo rapporto contenente i dati di calcolo impostati, la formula utilizzata e i risultati ottenuti, sia sotto forma di tabella che sotto forma di grafico. Il rapporto è personalizzato con i dati comunicati dall'utente.

Compila il modulo per la richiesta on-line

Torna all'inizio

Aggiornato il 13/12/2006
